Mielőtt új kereskedelmi építményt vagy lakóépületet építene, vagy új területre kiterjesztené az elektromos, víz- vagy gázvezetékeket, pontosan meg kell határoznia az eltemetett közműveket, hogy elkerülje a kimaradások kockázatát, valamint az esetleges sérüléseket és haláleseteket. Az első lépés a terület közműtérképének áttekintése, ha van ilyen. Ha azonban nincs térkép, vagy az elavult, akkor ez bonyolulttá és költségessé válik, ezért más lehetőségeket kell keresnie.
Ha ásás előtt nem derül ki, hogy pontosan mi van a föld alatt, akkor fennáll a lehetősége hogy elvág egy elektromos-, gáz-, vagy vízvezetéket. Egy ilyen baleset emberi életet veszélyeztet, növeli a költségeket, késedelmet okoz, valamint a cég hírnevét rontja.
Miért kockáztasson?
Figyelembe véve az azonosítandó és pontosan feltérképezendő, eltemetett közművek egyre növekvő számát, az Amprobe szükségét látta egy könnyen használható földalatti közműkeresőnek, amely számos helymeghatározási igényre alkalmazható, megfizethető és mindenekelőtt biztonságos. Ez vezetett az Amprobe UAT-600 sorozatú földalatti közmű kereső kifejlesztéséhez, amely lehetővé teszi a biztonságos csatlakozást és a feszültség alatt lévő vezetékek pontos nyomon követését, valamint más közművek megtalálását, így ásás előtt pontosan tudja, mi van a föld alatt.
Több aktív és passzív nyomkövetési mód
Az UAT-600 sorozat többféle nyomkövetési módot kínál a feszültség alatt álló és feszültségmentesített közművek megtalálásához és nyomon követéséhez különféle alkalmazásokban. A Vevő érzékeli az eltemetett közművek jelenlétét 30 méter mélységig, és pontosan meghatározza a közművek mélységét 6 méter mélységig.
Ami igazán megkülönbözteti az UAT-600 sorozatot, az az egyetlen földalatti közműkereső a piacon, amely CAT IV 600 V biztonsági besorolással rendelkezik. Ez azt jelenti, hogy ez az egyetlen földalatti közüzemi helymeghatározó, amely lehetővé teszi a távadó biztonságos közvetlen csatlakoztatását egy feszültség alatt álló vezetékhez 600 V-ig CAT IV környezetben – természetesen megfelelő PPE viselése mellett. Korábban, ha a személyzetnek egy adott elektromos vezetéket kellett nyomon követnie úgy, hogy jelet továbbított rajta, a vezetéket először feszültségmentesíteni kellett. Ez növeli az időt és csökkenti a termelékenységet.
Ha a Vevőt a közvetlenül csatlakoztatott adóval együtt használja, a földmérők könnyen nyomon követhetik az egyes kábeleket, megtalálhatják a rövidzárlatokat és szakadásokat, vagy megkereshetik a csatlakozásokat és a csatlakozódobozokat, és meghatározhatják ezen alkatrészek mélységét, még akkor is, ha más közművek vannak eltemetve a közelben.
Masszív, vízálló tokjával az UAT-600 ideális számos kültéri alkalmazáshoz, beleértve az autópálya-építést, a földalatti kommunikációs berendezéseket és az elektromos vezetékek átirányítását. A vevőkészülék nagy kontrasztú képernyővel rendelkezik, amely lehetővé teszi az eredmények tiszta megtekintését teljes napfényben, és automatikus háttérvilágítással rendelkezik, amely árnyékban vagy gyenge fényviszonyok között jól látható.
Teljes megoldás az aktív és passzív nyomkövetéshez

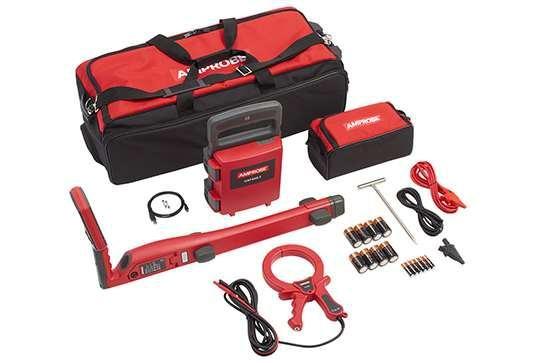

Az UAT-600 sorozat egy komplett készletben érkezik, amely egy adót, vevőt, mérővezeték-készletet, jeladó lakatfogót (UAT-620 készlet), akkumulátorokat és extra biztosítékokat tartalmaz. Passzív üzemmódú alkalmazások esetén a vevőegységet önmagában is használhatja a feszültség alatt álló vezetékek és a föld alá süllyesztett fémcsövek észlelésére. Aktív módban az UAT-600 adó segítségével egyedi 8kHz-es vagy 33kHz-es jelet állíthat elő, amelyet a vevő észlelh
A feszültség alatt álló vezetékek és fémcsövek megtalálásának legegyszerűbb és leggyorsabb módja az UAT-600 vevőkészülék adó nélküli használata. A vevőt két passzív mód egyikébe állíthatja be, hogy közvetlenül a feszültség alatt álló áramkörből származó jelet észlelje:
- Az 50/60 Hz-es mód az 50 Hz-es vagy 60 Hz-es feszültség alatt álló elektromos vezetékeket érzékeli
- A rádiófrekvenciás üzemmód érzékeli az eltemetett fémtárgyakat, például a fémcsövekben lévő elektromos vezetékeket vagy a gáz- és vízvezetékeket.
Aktív mód
Az intuitív UAT-600 sorozatú távadó háromféle aktív mód követést kínál, és automatikusan kiválasztja az alkalmazásnak megfelelő módot:
Közvetlen mérővezeték csatlakozás jel továbbításra
Az UAT-600 sorozat CAT IV 600 V-os besorolásával egyedülállóan alkalmas olyan alkalmazásokra, ahol feszültség alatt álló áramkörhöz van hozzáférése. Most már nem kell lekapcsolnia az áramkört. A mérővezetékek segítségével biztonságosan csatlakoztathatja az adót közvetlenül egy feszültség alatt álló áramkörhöz (600 V-ig). Az UAT-600 készlet egy földelő rudat is tartalmaz, amely külön földelést biztosít az UAT-600 adó számára.
A mérővezetékeken keresztül közvetlenül az áramkörhöz való csatlakoztatás biztosítja a legjobb pontosságot, ha egyetlen vezetéket kell nyomon követnie olyan területen, ahol több vezeték átfedi egymást. Különösen hasznos a rövidzárlatok, a nyitások és a feszültség alatti vezetékek megszakadásának, valamint a földalatti csatlakozások és a csatlakozódobozok megkeresésére.

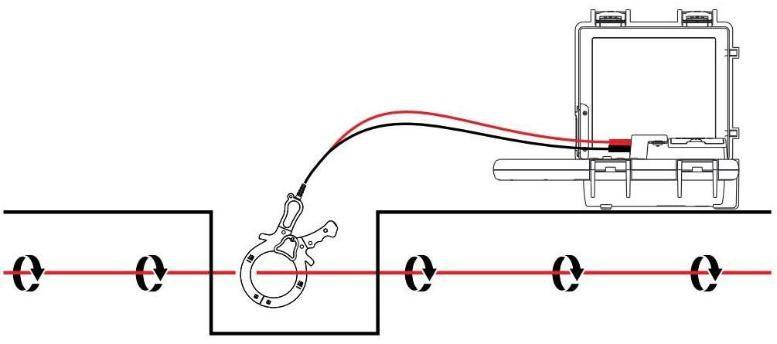

Jeladó lakatfogó, érintésmentes jeltovábbítás

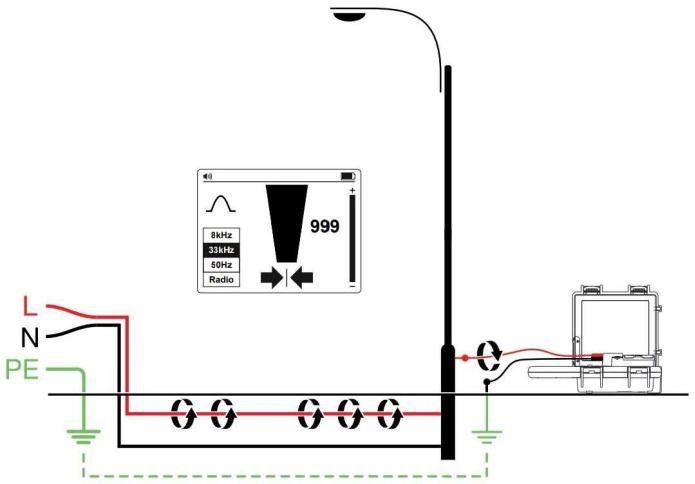

Alacsony impedanciájú zárt áramkörök esetén, ahol nehéz vagy lehetetlen hozzáférni egy vezetékcsatlakozási ponthoz, használhatja az UAT-600 jeladó lakatfogót (UAT-620 készlet) a távadóval. Ez lehetővé teszi az egyes feszültség alatt álló és feszültségmentesített vezetékek és fémcsövek nyomon követését anélkül, hogy közvetlen kapcsolat lenne a vezeték csupasz fémével. A jeladó lakatfogó legfeljebb 10mm átmérőjű kábelekre, vezetékekre és csövekre illeszkedik egy adott cső vagy kábel nyomon követéséhez. Ez egy jó választás a földalatti világítási rendszerek nyomon követésére, az alállomások vagy a csatlakozódobozok vezetékeinek ellenőrzésére, vagy a transzformátortól az épületig tartó vezetékek „utolsó métereinek” nyomon követésére.

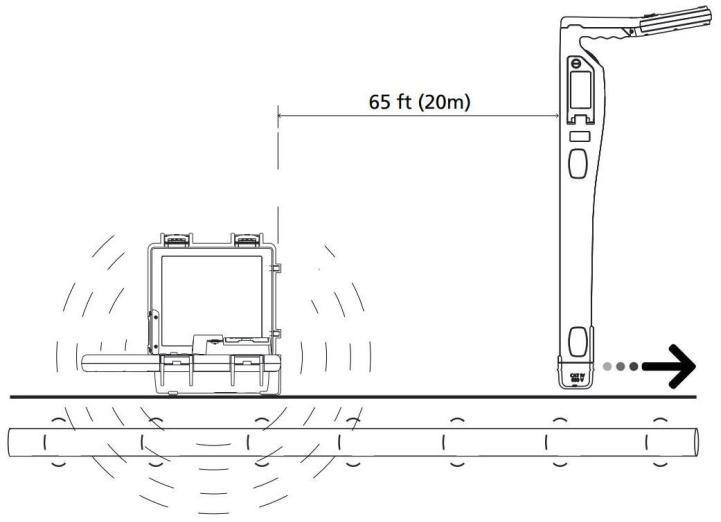

Indukciós, érintésmentes jeltovábbítás
Ha nem tud hozzáférni egy feszültség alatt lévő vezetékhez az eltemetett fém közművek feltérképezéséhez, az UAT-600 Transmitter indukciós módban egyedi 8 kHz-es vagy 33 kHz-es pulzáló jelet generál a talajba. Bármi, ami a távadó alatt van, és bármilyen fémvezetővel rendelkezik, veszi az impulzust, és közvetlenül visszaveri a teljes hálózatra. Ezután az UAT-600 vevő segítségével nyomon követheti a jelet, és meghatározhatja a cső mélységét és futási irányát. Az UAT-600 adót legalább 20 méter távolságra kell elhelyezni az épületektől vagy elektromos tornyoktól a jel interferencia elkerülése érdekében.
Az UAT-600 sorozatú földalatti közműkereső kulcsfontosságú alkalmazásai
Lakó- vagy kereskedelmi fejlesztések
A már kialakított területen történő építkezés biztonságos és eredményes feltárási tervének összeállítása érdekében a projektmérnököknek törvényi kötelezettségük van a terület felmérésére és a föld alatti közművek feltérképezésére. Az UAT-600 vevő segítségével, adóval vagy anélkül, a földmérők észlelhetik az egyes elektromos vezetékek, valamint a fémköpenyben futó gáz, víz és egyéb közművek helyét. A vevő és az adó segítségével pontosan meghatározhatja a közművek mélységét 6 méterig.
Autópálya projektek
Az autópályák tervezése és építése előtt a mérnököknek tudniuk kell, hol vannak eltemetve a közművek. Az UAT-600 pontos képet ad arról, hogy milyen csövek és kábelek vannak a föld alatt, és milyen mélyek. Ez segít csökkenteni a vizsgálandó lyukak számát, így időt és költségeket takarít meg, valamint csökkenti a kockázatot.
Kábel fektetés, nyomvonal vizsgálat

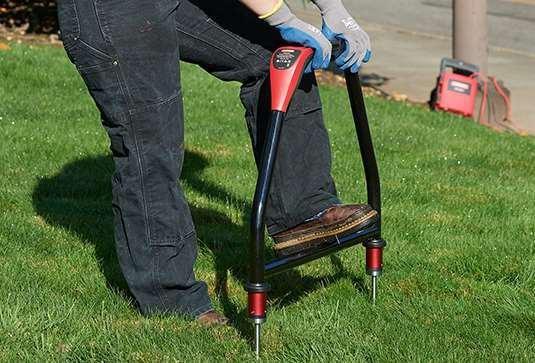

A földelési hibák gyakori probléma az elektromos kábeleknél. Az opcionális Amprobe AF-600 A-keret földi hibakereső UAT-600 sorozatú távadóval a földmérők másodpercek alatt meghatározhatják a szivárgási pontokat. Csak állítsa be az UAT-600 jeladót, hogy hibakereső jelet adjon a tesztelt segédprogramhoz indukciós, jeladó lakatfogó vagy közvetlen mérővezeték-csatlakozási módok használatával. Az AF-600 A-keret fogadja a jelet, és azonosítja a hiba helyét. Az AF-600 pontosan meghatározza, hogy hol érintkezik a kábel fémvezetője (akár egy huzal, akár egy fém vezeték) a földdel, és más földelési hibákat is képes észlelni, például a csővezeték bevonathibáit.
Pontosan és biztonságosan határozza meg a földalatti közműveket, mielőtt ásna
Az Amprobe tudja, hogy a kültéri karbantartással és építkezéssel számos elektromos biztonsági kihívás van. Az UAT-600 sorozattal a földalatti közművek elérése nem tartozik ezek közé. Most már magabiztosan meghatározhatja bármely, akár 30 méter mélységig eltemetett, áram alatt lévő vagy feszültségmentesített közmű helyét. A CAT IV 600 V-os besorolással pedig az Ön ideje és biztonsága soha nem kerül veszélybe.
