A sűrített levegős vezetékek számos gyár sikerének vagy kudarcának epicentrumában állnak. Ha a sűrített levegő vezetékek maximálisan sértetlenek, az általuk működtetett levegős szerszámok is az elvárásoknak megfelelően működnek. De ha a sűrített levegővezetékek sérülnek, az eredmények károsak lehetnek. A nyomásesés például egy olyan jelenség, amelyet leginkább a kompresszorrendszer keresleti oldalán észlelnek, ahol ha a standard köbméter/perc (SCFM) levegőmennyiséget nem szállítja a kompresszor, akkor a szükséges üzemi font per négyzethüvelyk ( PSI) a levegőellátó tömlőkben nem tartható fenn.

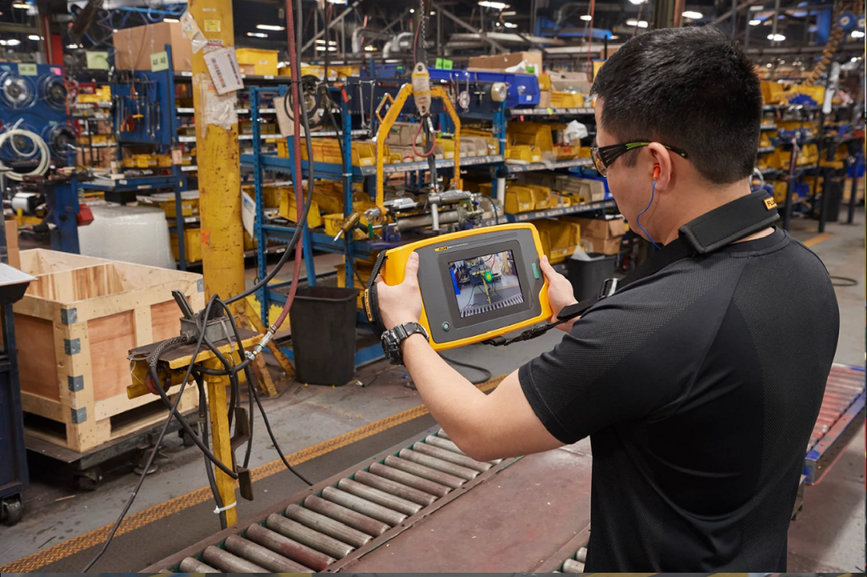

A Fluke ii500 ipari akusztikus képalkotó segítségével a technikus átvizsgálja a sűrített levegős vezetékeket egy gyártóüzemben, ahol olyan szivárgást talál, amely befolyásolja a levegős szerszámaik teljesítményét.

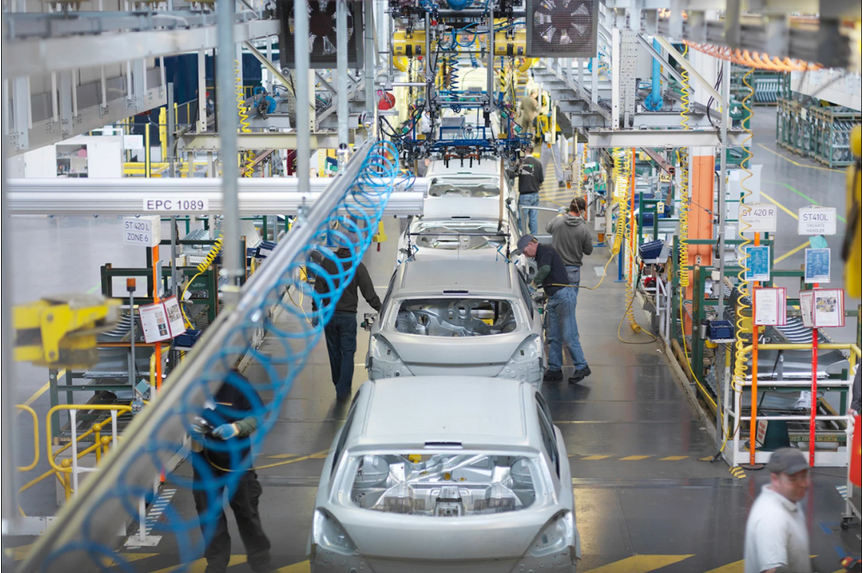

Egy nagy gyárban a kompresszor rendszer több száz méterre nyúlhat, és különféle egyéb működő rendszereken keresztül áramolhat be és ki. A sűrített levegős rendszerekkel kapcsolatos problémák bárhol előfordulhatnak ezen vonalak mentén – beleértve a kompresszort, a légszárítót, a fővezetéket vagy a pneumatikus szerszámsorokat. A pneumatikus szerszámok, például légkulcsok, légfúrók és légcsiszolók csökkent
teljesítményének elsődleges oka a szivárgás. A szivárgások csökkentik a vezetéken átáramló levegőt, és nem biztosítanak megfelelő mennyiségű légnyomást a berendezés hatékony működéséhez. A megoldás tehát egyszerű – keresse meg és javítsa ki a szivárgásokat. De hogyan? A sűrítettlevegő-vezeték szivárgását könnyű megtalálni – ha hallja őket. A legtöbb ember nem hallja a sűrített levegő szivárgását teljesen csendes környezetben, nemhogy egy hangos gyártóüzemben. És még ha úgy gondolja is, hogy szivárgást hall, ellenőriznie kell azt, ami azt jelenti, hogy hozzá kell férnie. Ismétlem, ez nem mindig egyszerű egy forgalmas gyári környezetben, ahol a berendezések mozognak, és a sűrített levegő vezetékei 15 méternél magasabban lógnak. A sűrített levegős vezetékek szivárgásának felderítésére és ellenőrzésére szolgáló szappanos vizes ősi módszer nem hatékony, és nem megfelelő a gyártóüzemben lévő sűrített levegő
vezetékek méretéhez és terjedelméhez. A levegős szerszámrendszer szivárgásának gyorsabb, biztonságosabb és pontosabb módszere a szkennelés – egy hangot látó eszköz használatával.
Hogyan használjunk akusztikus képalkotást a levegő szivárgás észlelésére?
A Fluke ii500 ipari akusztikus képalkotó kamera ultra-érzékeny mikrofonok sorával van felszerelve, amelyek lehetővé teszik a karbantartó csapatok számára, hogy gyorsan és pontosan megtalálják a levegő szivárgását a sűrített levegős rendszerekben – még a legzajosabb környezetben is. Egy nap alatt átvizsgálhatja a teljes rendszert, hogy azonosítsa az összes szivárgást. De akkor hogyan tovább?
Csak azért, mert olyan szivárgást talált, amely lelassítja a levegős szerszámok teljesítményét, még nem jelenti azt, hogy megoldotta a problémát. Előfordulhat, hogy nem áll rendelkezésére az összes szivárgás kijavításához szükséges erőforrás.
Ez az oka annak, hogy a Fluke ii900 Industrial Acoustic Imager olyan hatékony szoftvert tartalmaz, amely nemcsak segít azonosítani a szivárgások helyét a rendszeren belül, hanem lehetővé teszi a képernyőn megjelenő rövid megjegyzéseket, a szivárgás mennyiségi meghatározását (mekkora a szivárgás?), és zökkenőmentesen készíti a jelentéseket.
- Az eszközcímkézés segítségével mások tudják, hol találták a szivárgást
- A képernyőn megjelenő megjegyzések további kontextust és szempontokat biztosítanak mások számára
- A szivárgás számszerűsítése azonosítja a szivárgás méretét, hogy segítsen megállapítani, melyik szivárgás érdemel először figyelmet
- A jelentések tartalmazhatják a szivárgás képét, az eszközcímkéket, a megjegyzéseket, a szivárgás méretét és egyebeket – például mennyibe kerül a szivárgás, ha nem javítja ki –mindezt egy professzionális jelentésbe csomagolva, amelyet megoszthat másokkal, például javítást végző csapatokkal.
Hol találhatók a szivárgások: ellenőrző lista
Vizsgálja meg az összes csatlakozási pontot és az egész rendszert. A szivárgás bármely lyukból, résből vagy meghibásodott csatlakozásból származhat. Keresse meg és javítsa ki a szivárgást a levegős szerszám teljesítményének javítása érdekében.
– Csatolások
– Könyökök
– Szűrők
– Tömlők
– Kenőanyagok
– Fúvókák
– Szabályozók
– Csövek
– Szelepek
